内燃螺栓扳手

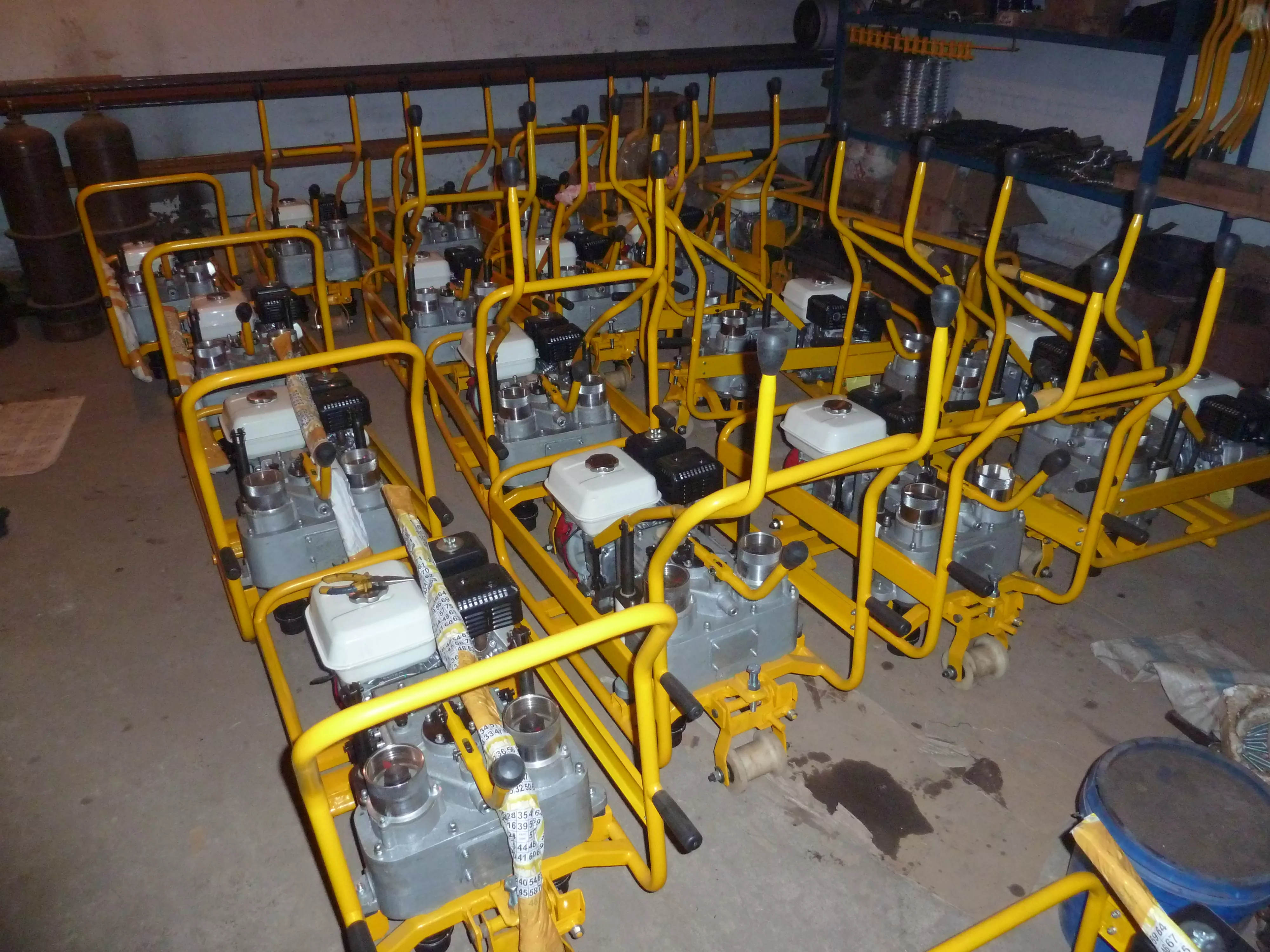

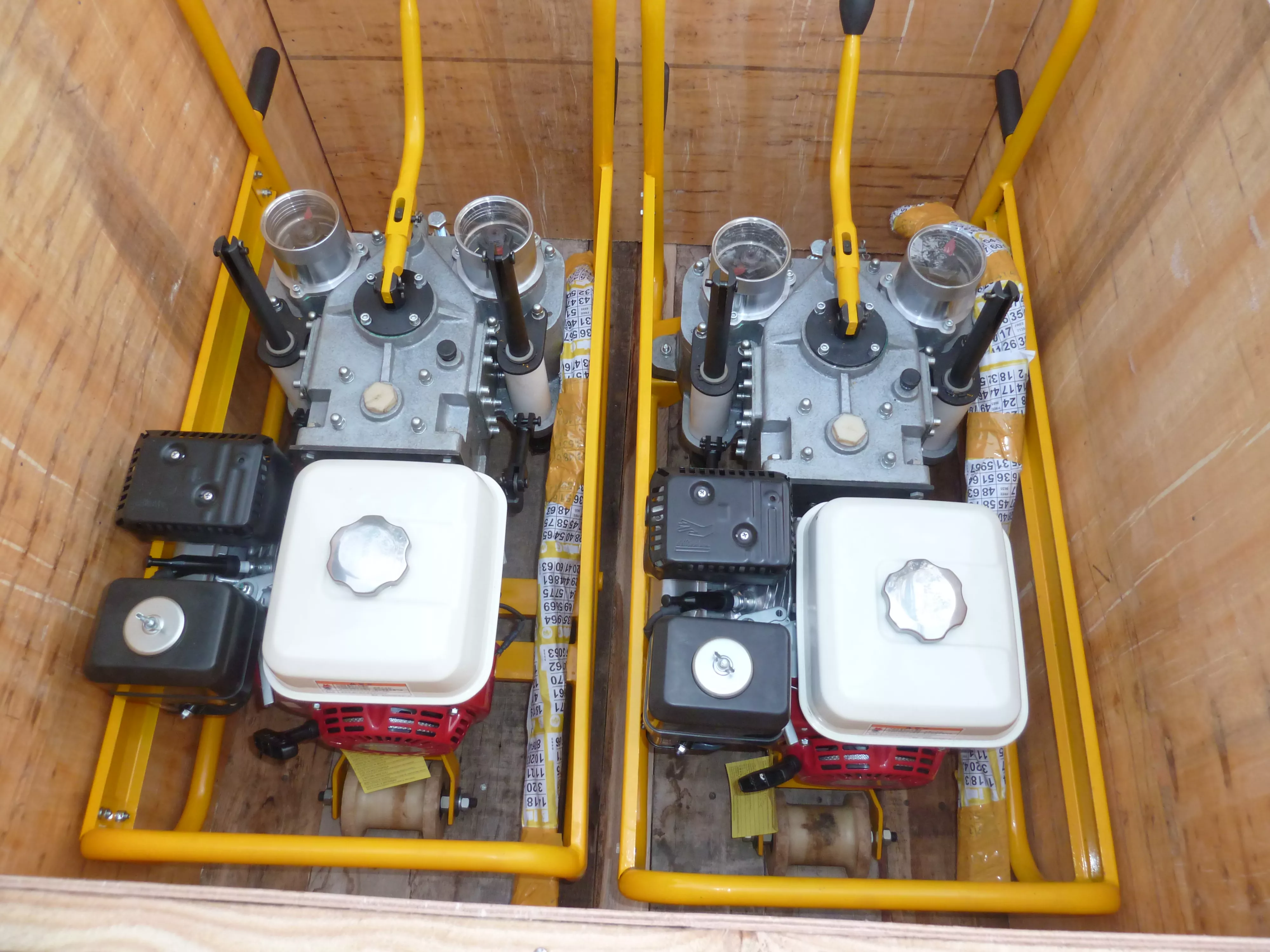

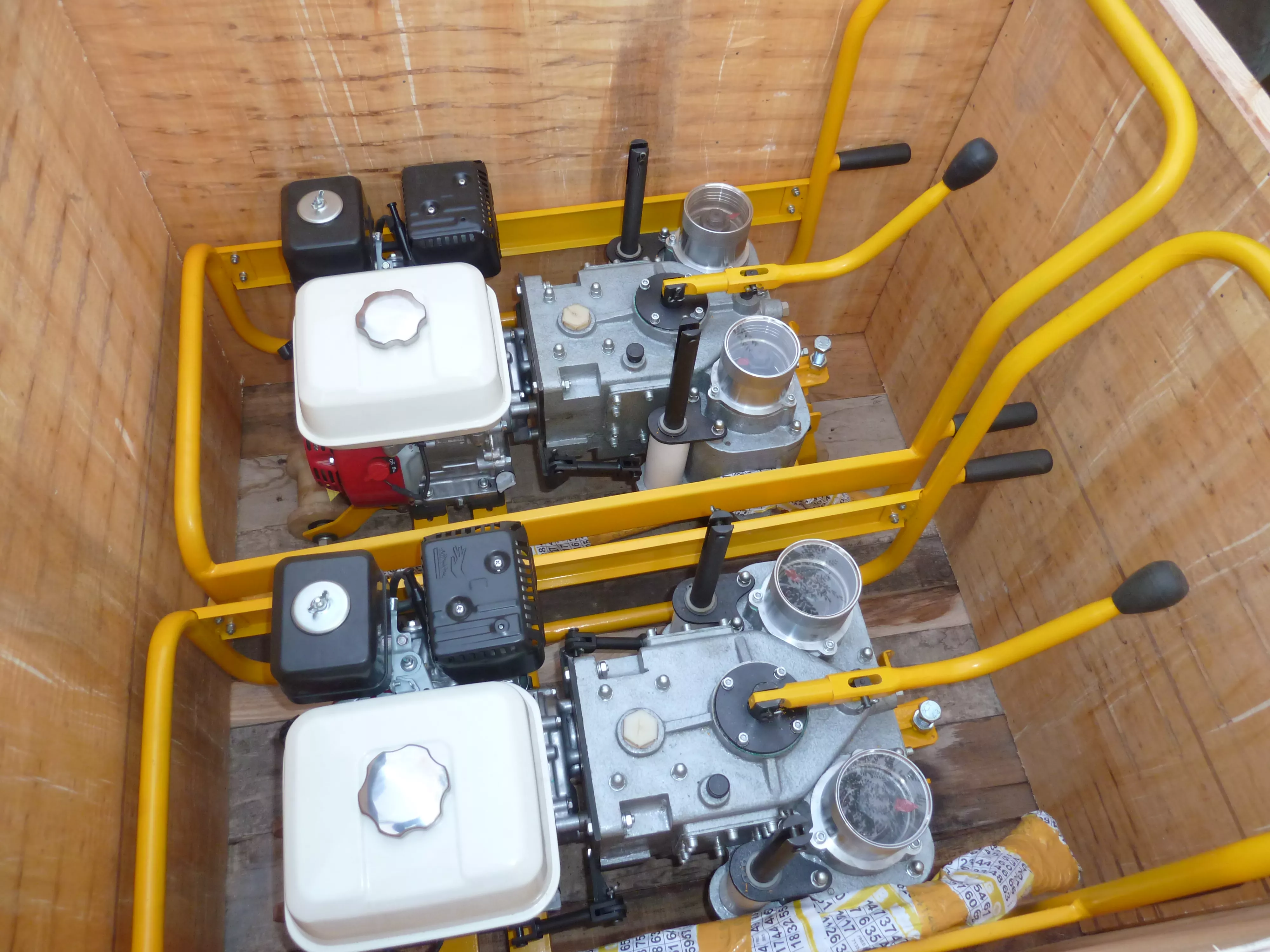

SHAN DONG TAITANNLB-600 双头螺栓扳手
NLB-600型内燃螺栓扳手适用于铁路线路轨枕螺栓螺母的旋松和紧固作业，是大量繁杂的松、紧螺栓作业不可缺少的必备机具。
NLB-600型内燃螺栓扳手为双套筒同时作业，扭矩可调，可按施工要求预设；反向扭矩超大，高达600N·m，可以旋松各种锈蚀螺栓。同时改冲击扭矩为静扭矩，使作业过的钢轨扣件压力误差减小；换向灵活、控制集中、操作简单、携带方便、工作效率高。
NLB-600型内燃螺栓扳手技术参数
1、汽油机型号：GX200
2、汽油机额定功率：4.77KW
3、汽油机转速：3600r/min
4、主轴转速：123r/min
5、套筒数量：2
6、套筒中心距：215±0.5mm
7、旋紧扭矩可调：80-170 N•m
8、最大旋松扭矩：>600N•m
9、出厂旋紧扭矩：125 N•m
10、工作效率：≥10个/分
11、质量：70kg
12、外形尺寸：855×405×500(mm)
NLB-600型内燃螺栓扳手工作原理
工作原理：由汽油机驱动，通过齿轮箱减速，经过换向装置进行换向，将扭矩传递到牙嵌离合器上，最终将设定好的扭矩传递给扳头。
NLB-600型内燃螺栓扳手使用方法
1、检查传动部分是否灵活，螺纹连接是否松动。
2、 转动换向手轮，使套筒扳手工作部分处于中间位置(空位)。
3、将扳手抬上钢轨，使前后轨行轮卡住钢轨，根据轨型调整后轨行轮高度。
4、将辅助支承架插入辅助支承套内，使辅助支承轮卡住另一根钢轨。
5、按发动机操作说明书加入机油和燃油，起动发动机进行短暂空载运转，运转正常后，将油门调到2/3处或最大锁紧即可开始工作。
6、转动换向手轮至所需要的旋向松(顺时针)或紧(逆时针)，对准螺母用手扶持操作把向下压并套牢螺母，即可对螺母进行拧紧和松开作业。
7、在旋紧时，听见嗒嗒声即可抬起套筒。
8、停止工作前减小油门，待发动机短暂空转后即可熄火停机。
9、拆下辅助支承架。
NLB-600型内燃螺栓扳手机具的保养
1、本机具请指定专人使用，每次使用前，请务必在各旋转处，加入干净机油：一、滑动轴承、扭矩控制器处若无机油会降低滑动轴承、扭矩控制器的寿命；二、加满油杯机油，确保变速箱里齿轮、拨叉、滚轮等的润滑。
2、扭矩的调整：将扭矩调整手轮下面的锁紧螺母松开，旋转扭矩调整手柄，逆时针方向为减小，顺时针为增大，用公斤扳手进行测量，确定后，用锁紧螺母锁紧。出厂时，每台机动扳手调整拧紧力矩约为100～120N·m，如在半径小于650m的曲线地段作业，或者根据现场施工的要求，扭力矩大于150N·m。需按要求进行调整。扭矩弹簧使用一段时间可能疲劳失效须定期调整。
3、本机设计了过扭矩保护键，当旋松螺帽扭矩大于700N·m时，保险键被剪断，从而保护花键轴及机器其它部件不至于过扭矩而损坏。
4、更换保护键：将扭矩调整器罩,上离合器，弹簧拆下，用螺丝刀将下离合器向上撬起，重新装上保险键后，先装好下离合器，再依次拆下的零件装好，加注二硫化钼润滑脂后，再将扭矩罩装好，拧紧螺钉，应保证均匀拧紧。
5、为适应不同规格的钢轨，须对调整螺钉进行调整，满足不同轨型的高度要求。
